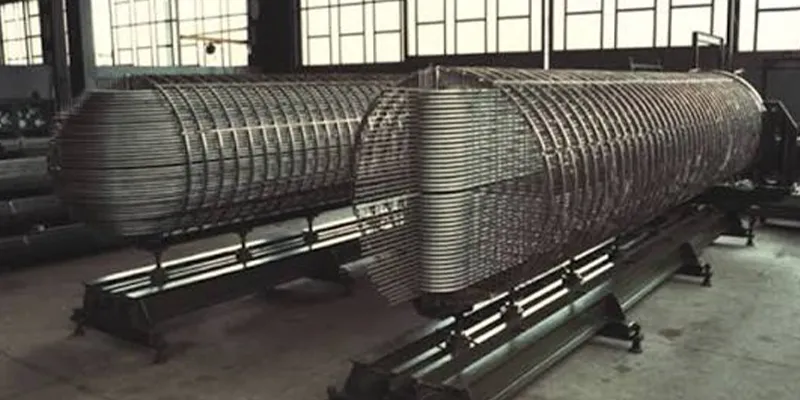

Σωλήνας Inconel 625 για εναλλάκτες θερμότητας: Θερμική αγωγιμότητα, ρύπανση και κόστος ανά μέτρο

Σωλήνας Inconel 625είναι ένας σωλήνας από κράμα νικελίου-χρωμίου-μολυβδαινίου που χρησιμοποιείται σε εναλλάκτες θερμότητας που πρέπει να επιβιώσει από διαβρωτικά, υψηλής-θερμοκρασίας ή υψηλής{3} πίεσης ρευστά διεργασίας που θα καταστρέψουν γρήγορα τον ανθρακούχο χάλυβα ή τον τυπικό ανοξείδωτο χάλυβα. Επειδή κοστίζει πολύ περισσότερο ανά μέτρο από τον ανοξείδωτο χάλυβα, οι μηχανικοί χρειάζονται μια σαφή απάντηση βασισμένη σε δεδομένα- σε μια ερώτηση: δικαιολογούν την τιμή η αντίσταση στη διάβρωση και η απόδοση ρύπανσης;

Αυτός ο οδηγός συγκρίνει τον σωλήνα Inconel 625 με ανοξείδωτο χάλυβα, τιτάνιο και χαλκό-νικέλιο σε όλη τη θερμική αγωγιμότητα, την αντίσταση ρύπανσης και το κόστος εγκατάστασης, ώστε οι μηχανικοί προμηθειών και σχεδιασμού να μπορούν να κάνουν μια επιλογή υλικού βάσει αποδεικτικών στοιχείων.

Τι είναι ο σωλήνας Inconel 625 και γιατί χρησιμοποιείται σε εναλλάκτες θερμότητας;

Ο σωλήνας Inconel 625 επιλέγεται για εναλλάκτες θερμότητας όταν το ρευστό διεργασίας είναι διαβρωτικό, η θερμοκρασία λειτουργίας είναι υψηλή ή ο σχεδιασμός απαιτεί ένα μεμονωμένο κράμα που αντιστέκεται σε ρωγμές, διάβρωση ρωγμών και διάβρωση τάσεων ταυτόχρονα - σε συνθήκες όπου ο σωλήνας από ανοξείδωτο χάλυβα θα αστοχούσε πρόωρα.

Το Inconel 625 (UNS N06625) είναι ένα κράμα με βάση το νικέλιο- ενισχυμένο από χρώμιο και μολυβδαίνιο, με προσθήκη νιοβίου που αντιστέκεται στην ευαισθητοποίηση κατά τη συγκόλληση.

Στην υπηρεσία εναλλάκτη θερμότητας, τα τοιχώματα των σωλήνων είναι λεπτά - συνήθως 0,9–2,1 mm - που σημαίνει ότι οποιαδήποτε τοπική διάβρωση μπορεί να τρυπήσει τον σωλήνα πολύ πιο γρήγορα από ό,τι σε έναν σωλήνα ή δοχείο με παχύ{{4} τοίχωμα. Ο συνδυασμός του Inconel 625 υψηλής περιεκτικότητας σε χρώμιο (για την οξείδωση και τη γενική αντίσταση στη διάβρωση) και την περιεκτικότητα σε μολυβδαίνιο (για αντίσταση σε κοιλότητες και ρωγμές σε υγρά που φέρουν χλώριο-) το καθιστά ένα από τα λίγα κράματα αρκετά αξιόπιστα για λεπτούς-σωλήνες τοιχώματος σε επιθετικές υπηρεσίες, όπως όξινη διεργασία, ψύξη αερίου και θαλάσσιο νερό.

Πώς συγκρίνεται η θερμική αγωγιμότητα του Inconel 625 με άλλα υλικά σωλήνων εναλλάκτη θερμότητας;

Το Inconel 625 έχει χαμηλότερη θερμική αγωγιμότητα (περίπου 9,8 W/m·K σε θερμοκρασία δωματίου) από τον ανοξείδωτο χάλυβα (~16 W/m·K), το τιτάνιο (~22 W/m·K) και ειδικά τα κράματα χαλκού-νικελίου (~40–50 W/m·K), καθιστώντας το το λιγότερο αποδοτικό θερμικά υλικό πάχος τοίχου-ίσης βάσης-.

Πίνακας 1 - Κατά προσέγγιση θερμική αγωγιμότητα υλικών σωλήνων κοινού εναλλάκτη θερμότητας σε θερμοκρασία δωματίου. Οι πραγματικές τιμές ποικίλλουν ανάλογα με τη θερμοκρασία και τις συνθήκες θερμικής επεξεργασίας. συμβουλευτείτε τα φύλλα δεδομένων υλικού για υπολογισμούς σχεδιασμού.

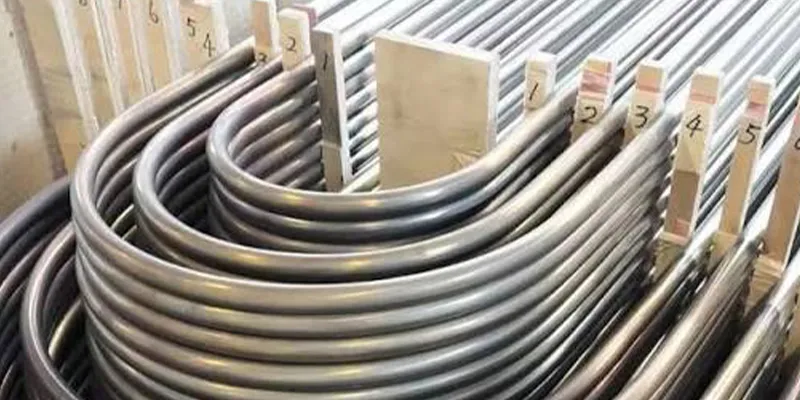

Η χαμηλότερη θερμική αγωγιμότητα του Inconel 625 μειώνει την απόδοση του εναλλάκτη θερμότητας;

Στους περισσότερους πραγματικούς εναλλάκτες θερμότητας, η χαμηλότερη θερμική αγωγιμότητα του Inconel 625 έχει μόνο μέτρια επίδραση στη συνολική μεταφορά θερμότητας, επειδή η θερμική αντίσταση του τοιχώματος του σωλήνα είναι συνήθως ένα μικρό κλάσμα της συνολικής αντίστασης σε σύγκριση με τους συντελεστές φιλμ και τα στρώματα ρύπανσης σε κάθε πλευρά του σωλήνα.

Η συνολική μεταφορά θερμότητας διέπεται από το άθροισμα πολλών αντιστάσεων σε σειρά: τον εσωτερικό συντελεστή φιλμ, την αντίσταση αγωγιμότητας του τοιχώματος του σωλήνα, τον εξωτερικό συντελεστή φιλμ και τυχόν εναποθέσεις ρύπανσης. Για λεπτό-σωλήνα τοιχώματος (κάτω από 2 mm), ο όρος αγωγιμότητας του τοιχώματος είναι συνήθως μόνο 5–15% της συνολικής θερμικής αντίστασης στην υπηρεσία-προς-υγρού. Αυτό σημαίνει ότι ένα υλικό σωλήνα με τη μισή θερμική αγωγιμότητα του ανοξείδωτου χάλυβα δεν μειώνει τη συνολική μεταφορά θερμότητας στο μισό - τη μειώνει κατά πολύ μικρότερο και συχνά αμελητέο περιθώριο. Το πρακτικό αποτέλεσμα της μετάβασης στο Inconel 625 γίνεται πιο αισθητό σε αυτές τις περιπτώσεις:

• Πολύ λεπτές μεμβράνες και στις δύο πλευρές (π.χ. εναλλάκτες αερίου-προς-αερίου), όπου η αντίσταση του τοίχου γίνεται μεγαλύτερο μερίδιο του συνόλου.
•

1. Ο παχύς-σωλήνας τοίχου έχει επιλεγεί για επιπλέον περιθώριο διάβρωσης ή για υπηρεσία υψηλής
2. Εφαρμογές με ελάχιστη ρύπανση, όπου το ποσοστό αντίστασης του τοίχου αυξάνεται επειδή η αντίσταση ρύπανσης δεν το καλύπτει πλέον.
3. Στις υπηρεσίες που είναι επιρρεπείς σε ρύπανση-όπου τυπικά προσδιορίζεται το Inconel 625, η ανώτερη αντίσταση του κράματος στο σχηματισμό αλάτων συνήθως υπεραντιστάθμιση της χαμηλότερης εγγενούς αγωγιμότητάς του, παράγοντας καλύτερη διατηρούμενη μεταφορά θερμότητας κατά τη διάρκεια της εκστρατείας λειτουργίας από ό,τι θα πετύχαινε ένας ρυπανμένος σωλήνας από ανοξείδωτο χάλυβα.

Πόσο ανθεκτικό είναι το Inconel 625 στη ρύπανση σε σύγκριση με το ανοξείδωτο χάλυβα και το τιτάνιο;

Το Inconel 625 παρουσιάζει αντίσταση ρύπανσης ίση ή καλύτερη από το τιτάνιο και σημαντικά καλύτερη από τον τυπικό ανοξείδωτο χάλυβα, κυρίως επειδή η ανώτερη αντοχή του στη διάβρωση σε τρύπες και ρωγμές αποτρέπει την τραχύτητα της επιφάνειας και την τοπική προσβολή που επιταχύνουν την πρόσφυση αλάτων και βιοφίλμ.

Η ρύπανση δεν είναι μια καθαρά χημεία-ανεξάρτητη διαδικασία - η επιφανειακή κατάσταση επηρεάζει έντονα το πόσο γρήγορα δημιουργούνται εναποθέσεις, άλατα και βιολογικές μεμβράνες. Μια επιφάνεια σωλήνα που ανοίγει ή διαβρώνεται αναπτύσσει μικροσκοπική τραχύτητα και προϊόντα διάβρωσης που λειτουργούν ως θέσεις πυρήνων για περαιτέρω ρύπανση. Επειδή το Inconel 625 αντιστέκεται σε διάβρωση, διάβρωση με ρωγμές και διάβρωση κάτω από{5}}απόθεση πολύ καλύτερα από τον ανοξείδωτο χάλυβα 316L, διατηρεί μια πιο λεία, πιο σταθερή επιφάνεια για χρόνια υπηρεσίας, γεγονός που επιβραδύνει μετρήσιμα τη συσσώρευση ρύπων σε ροές χλωριούχου-πλούσιου ή βιολογικά ενεργού νερού.

Πίνακας 2 - Συγκριτική ρύπανση-σχετική με την επιφανειακή συμπεριφορά κοινών υλικών σωλήνων εναλλάκτη θερμότητας σε υπηρεσίες νερού που φέρουν χλωριούχα-.

Είναι σημαντικό να σημειωθεί ότι η ρύπανση που προκαλείται αποκλειστικά από ορυκτά-που σχηματίζουν κλίμακα (όπως το ανθρακικό ασβέστιο) ή η βιολογική ανάπτυξη διέπεται σε μεγάλο βαθμό από τη χημεία του νερού και τη θερμοκρασία λειτουργίας και όχι από το κράμα σωλήνων. Το πλεονέκτημα του Inconel 625 συγκεντρώνεται στην πρόληψη της διάβρωσης-επιταχυνόμενης ρύπανσης και όχι στην εξάλειψη του σχηματισμού αλάτων από το σκληρό νερό.

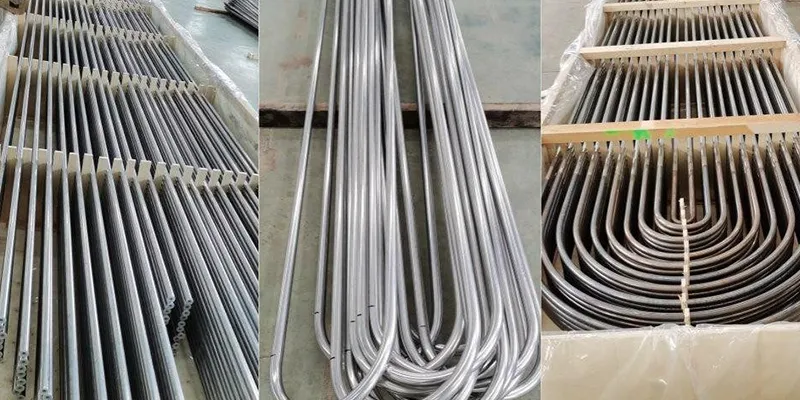

Τι καθορίζει το κόστος ανά μέτρο σωλήνα Inconel 625;

Το κόστος ανά μέτρο εξαρτάται κυρίως από την περιεκτικότητα σε πρώτες ύλες νικελίου και μολυβδαινίου, την εξωτερική διάμετρο και το πάχος του τοιχώματος του σωλήνα, την οδό κατασκευής (αδιάλειπτη έναντι συγκολλημένης) και τις απαιτήσεις φινιρίσματος/δοκιμών - με την αστάθεια της τιμής του νικελίου να είναι ο μοναδικός μεγαλύτερος παράγοντας μεταβλητού κόστους.

• Περιεκτικότητα σε κράμα: Το Inconel 625 περιέχει περίπου 58% τουλάχιστον νικέλιο συν 20–23% χρώμιο και 8–10% μολυβδαίνιο - όλα σημαντικά πιο ακριβά από τη σιδερένια βάση του ανοξείδωτου χάλυβα.
•
• Γεωμετρία σωλήνων: Η μεγαλύτερη εξωτερική διάμετρος και το παχύτερο τοίχωμα αυξάνουν άμεσα τη μάζα του κράματος ανά μέτρο, το κόστος κλιμάκωσης κατά προσέγγιση με το εμβαδόν διατομής-.
• Οδός κατασκευής: Ο σωλήνας χωρίς ραφή απαιτεί περισσότερα στάδια επεξεργασίας (διάτρηση ή εξώθηση, κρύο τράβηγμα, ανόπτηση) από τον συγκολλημένο σωλήνα, συνήθως με κόστος 15-30% για ισοδύναμο μέγεθος.
•
• Δοκιμή και πιστοποίηση: Ο σωλήνας εναλλάκτη θερμότητας απαιτεί συνήθως δοκιμές δινορευμάτων, υδροστατικές δοκιμές και πλήρη πιστοποίηση υλικού (αναφορές δοκιμών μύλου ανά ASTM B444/B704), που προσθέτει κόστος, αλλά είναι απαραίτητο για την υπηρεσία ορίων πίεσης-.
•
• Φινίρισμα επιφάνειας: Φωτεινά-ανοπτημένα ή γυαλισμένα φινιρίσματα ID/OD για ρύπανση-ευαίσθητο σέρβις προσθέτουν επιπλέον κόστος σε σχέση με τον σωλήνα φινιρίσματος του μύλου-.
•
• Όγκος παραγγελιών και συνθήκες αγοράς: Το νικέλιο διαπραγματεύεται στο Χρηματιστήριο Μετάλλων του Λονδίνου και η τιμή του μπορεί να αυξηθεί κατά 20–40% μέσα σε ένα χρόνο, αυξάνοντας άμεσα την τιμολόγηση των σωλήνων Inconel 625 περισσότερο από οποιονδήποτε άλλο μεμονωμένο παράγοντα.
•

Πώς είναι το κόστος του σωλήνα Inconel 625 σε σύγκριση με τον ανοξείδωτο χάλυβα, το τιτάνιο και τον χαλκό-νικέλιο;

Ο σωλήνας Inconel 625 κοστίζει συνήθως πολλές φορές περισσότερο ανά μέτρο από τον ανοξείδωτο χάλυβα 316 λίτρων και γενικά κοστίζει υψηλότερη από τον σωλήνα τιτανίου ισοδύναμου μεγέθους, καθιστώντας τον την πιο ακριβή κοινή επιλογή - μια πριμοδότηση που πρέπει να δικαιολογείται από τις συνθήκες σέρβις αντί να θεωρείται ως προεπιλεγμένη επιλογή.

Πίνακας 3 - Κατά προσέγγιση σχετικό κόστος ανά μέτρο για κοινά υλικά σωλήνων εναλλάκτη θερμότητας. Οι αναλογίες είναι ενδεικτικές και ποικίλλουν ανάλογα με το μέγεθος, τις συνθήκες της αγοράς και τον προμηθευτή. ζητήστε τρέχουσες προσφορές για την τιμολόγηση του έργου.

Αυτές οι αναλογίες αλλάζουν με την πάροδο του χρόνου, επειδή οι τιμές τιτανίου και νικελίου δεν κινούνται μαζί - σε περιόδους υψηλών τιμών νικελίου, το χάσμα κόστους μεταξύ του Inconel 625 και του τιτανίου μπορεί να μειωθεί ή ακόμα και να αντιστραφεί για ορισμένα μεγέθη. Οι μηχανικοί θα πρέπει να αντιμετωπίζουν αυτές τις αναλογίες ως οδηγό προγραμματισμού, όχι ως υποκατάστατο των τρεχουσών προσφορών προμηθευτών.

Ποια μεγέθη σωλήνων και πάχος τοιχώματος είναι συνήθως διαθέσιμα στο Inconel 625;

Ο σωλήνας εναλλάκτη θερμότητας Inconel 625 είναι συνήθως διαθέσιμος από 6,35 mm (1/4 ίντσες) έως 50,8 mm (2 ίντσες) εξωτερική διάμετρο, με πάχη τοιχωμάτων από περίπου 0,71 mm (0,028 ίντσες, 22 BWG) έως 3,0 mm, καλύπτοντας το εύρος που απαιτείται για κελύφους{10}}και εναλλάκτες, πυκνούς και εναλλάκτες θερμότητας{11.

Πίνακας 4 - Τυπικό εύρος μεγεθών και πρότυπα για το σωλήνα εναλλάκτη θερμότητας Inconel 625.

Ποιες εφαρμογές εναλλάκτη θερμότητας δικαιολογούν το κόστος του σωλήνα Inconel 625;

Ο σωλήνας Inconel 625 δικαιολογείται οικονομικά όταν το ρεύμα διεργασίας συνδυάζει υψηλή περιεκτικότητα σε χλώριο, αυξημένη θερμοκρασία και υψηλή συνέπεια αστοχίας - συνθήκες υπό τις οποίες ο σωλήνας από ανοξείδωτο χάλυβα θα απαιτούσε συχνή αντικατάσταση ή τον κίνδυνο απρογραμμάτιστης διακοπής λειτουργίας.

1. Ψύξη θαλασσινού και υφάλμυρου νερού σε υπεράκτιες πλατφόρμες πετρελαίου και φυσικού αερίου, όπου η αντικατάσταση σωλήνων είναι εξαιρετικά δαπανηρή και η πρόσβαση είναι περιορισμένη.
2. Εναλλάκτες ανάκτησης θερμότητας καυσαερίων που εκτίθενται σε συμπυκνώματα θειικού και υδροχλωρικού οξέος από αέρια καύσης.
3. Εναλλάκτες επεξεργασίας όξινου αερίου και όξινου αερίου που χειρίζονται ρεύματα H2S- και CO2.
4. Επαναβραστήρες χημικών διεργασιών και συμπυκνωτές που χειρίζονται ρευστά διεργασίας μολυσμένα με χλωριούχα-ή υψηλής οξείδωσης.
5. Εναλλάκτες θερμότητας πυρηνικής ενέργειας και παραγωγής ενέργειας που απαιτούν μεγάλη διάρκεια σχεδιασμού με ελάχιστο χρόνο διακοπής της επιθεώρησης.

Πώς πρέπει οι μηχανικοί να υπολογίζουν το συνολικό κόστος ιδιοκτησίας αντί να συγκρίνουν μόνο την αρχική τιμή;

Μια αυστηρή σύγκριση συνολικού κόστους ιδιοκτησίας (TCO) πρέπει να περιλαμβάνει τη συχνότητα αντικατάστασης σωλήνα, το απρογραμμάτιστο κόστος διακοπής λειτουργίας και τη συχνότητα καθαρισμού κατά τη διάρκεια σχεδιασμού του εναλλάκτη - όχι μόνο την αρχική τιμή υλικού ανά μέτρο -, επειδή ένας φθηνότερος σωλήνας από ανοξείδωτο χάλυβα που αποτυγχάνει κάθε 3-5 χρόνια μπορεί να κοστίσει περισσότερο από 20 χρόνια από ένα σωληνάριο μία φορά εγκατάστασης Inconel6.

Ένα απλοποιημένο πλαίσιο σύγκρισης κύκλου ζωής{0} περιλαμβάνει τα ακόλουθα στοιχεία κόστους κατά τη διάρκεια της προγραμματισμένης διάρκειας ζωής του εναλλάκτη:

1. Αρχικό κόστος υλικού και κατασκευής ανά δέσμη σωλήνων.
2. Αναμενόμενη διάρκεια ζωής έως την πρώτη αστοχία ή μη αποδεκτή ρύπανση, με βάση τεκμηριωμένη απόδοση σε παρόμοια σέρβις.
3. Κόστος αντικατάστασης ή επανασωλήνωσης της δέσμης, συμπεριλαμβανομένης της εργασίας, της εξάρτισης και της απόρριψης της αποτυχημένης δέσμης.
4. Κόστος απρογραμμάτιστου χρόνου διακοπής παραγωγής ανά συμβάν αντικατάστασης, το οποίο στις εγκαταστάσεις συνεχούς διεργασίας συχνά υπερβαίνει το κόστος υλικού κατά μια τάξη μεγέθους.
5. Συχνότητα και κόστος καθαρισμού και συντήρησης, καθώς η καλύτερη αντίσταση ρύπανσης μπορεί να επεκτείνει το διάστημα μεταξύ χημικών ή μηχανικών καθαρισμών.
6. Προεξοφλημένες ταμειακές ροές όλων των παραπάνω στον ορίζοντα προγραμματισμού του εργοστασίου, για σύγκριση ενός υψηλότερου αρχικού κόστους με το αποφευγόμενο μελλοντικό κόστος σε παρόμοια βάση-για-όμοια.

Όταν συμπεριλαμβάνεται το κόστος διακοπής λειτουργίας και η συχνότητα αντικατάστασης, το Inconel 625 συχνά αποδεικνύεται ότι είναι η επιλογή χαμηλότερου{1}}συνολικού κόστους σε πραγματικά επιθετικές υπηρεσίες, παρόλο που η τιμή του ανά μέτρο είναι πολλές φορές υψηλότερη από τον ανοξείδωτο χάλυβα. Σε ήπιες υπηρεσίες, ωστόσο, το επιπλέον κόστος σπάνια ανακτάται, γι' αυτό και η επιλογή υλικού πρέπει να ταιριάζει με τις πραγματικές συνθήκες διεργασίας αντί να εφαρμόζεται ως γενική αναβάθμιση.

Συχνές Ερωτήσεις

Όχι. Το Inconel 625 έχει καλύτερη απόδοση από τον ανοξείδωτο χάλυβα ειδικά σε υπηρεσίες πλούσιες σε χλωριούχα-υψηλές-θερμοκρασίες ή εξαιρετικά διαβρωτικές. σε ήπιο νερό ή μη διαβρωτική διεργασία-, ο ανοξείδωτος χάλυβας 316L παρέχει επαρκή απόδοση με ένα κλάσμα του κόστους, καθιστώντας το Inconel 625 premium περιττό.

Όχι. Επειδή η αντίσταση του τοιχώματος του σωλήνα είναι συνήθως μόνο 5–15% της συνολικής αντίστασης μεταφοράς θερμότητας στην υπηρεσία υγρών, η χαμηλότερη αγωγιμότητα του Inconel 625 έχει μικρή επίδραση στη συνολική απόδοση και η αντίστασή του στη ρύπανση συχνά βελτιώνει τη διαρκή μεταφορά θερμότητας σε σύγκριση με έναν ρυπασμένο σωλήνα από ανοξείδωτο χάλυβα με την πάροδο του χρόνου.

Η τιμή του Inconel 625 είναι συνήθως υψηλότερη από

Ο τυπικός σωλήνας Inconel 625 που ψύχεται με θαλασσινό νερό- χρησιμοποιεί πάχος τοιχώματος 18–20 BWG (περίπου 1,0–1,24 mm), εξισορροπώντας το όριο διάβρωσης και τη μηχανική αντοχή έναντι της θερμικής απόδοσης και του κόστους υλικού. Η τελική επιλογή θα πρέπει να ακολουθεί έναν υπολογισμό σχεδιασμού βάσει κωδικού- (π.χ. TEMA/ASME) για τη συγκεκριμένη πίεση και σέρβις.

Ναι, με ειδική διαδικασία συγκόλλησης και συμβατό μέταλλο πλήρωσης (συνήθως ERNiCrMo-3), ο σωλήνας Inconel 625 μπορεί να συγκολληθεί σε φύλλα σωλήνων από ανοξείδωτο χάλυβα ή από ανθρακούχο χάλυβα, αν και ο σχεδιασμός των αρμών μετάβασης και οι διαδικασίες συγκόλλησης με ανόμοια μέταλλα πρέπει να πληρούν τις προϋποθέσεις σύμφωνα με την ενότητα IX ASME.
